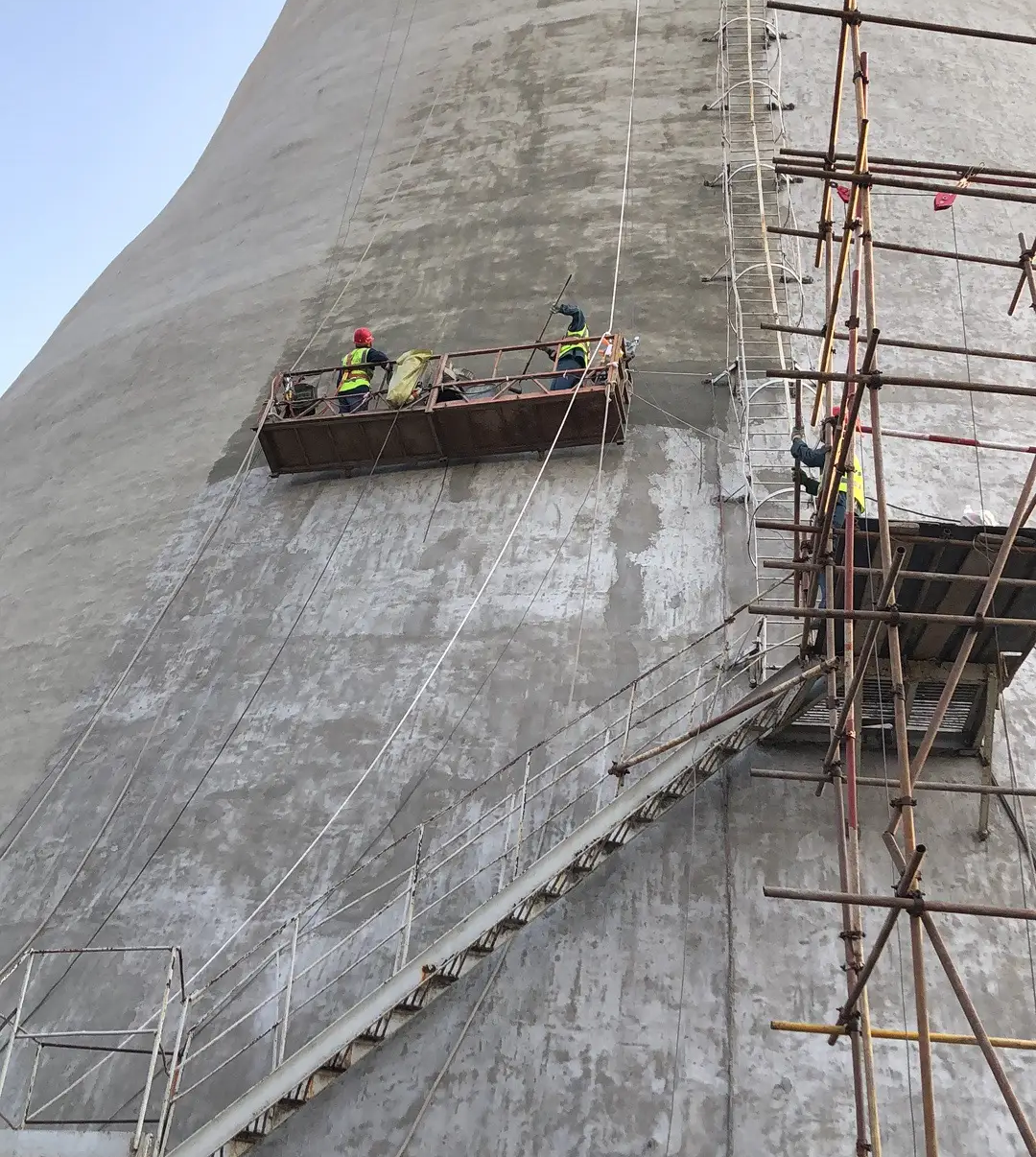

冷却塔是工业生产和大型建筑里负责降温的关键设备，常年泡在水里、吹着风，还得承受水流冲击和温度变化，时间一长很容易出现漏水问题。漏水不仅会浪费水资源、影响降温效果，严重的还会侵蚀基础结构，导致设备损坏。下面就给大家讲明白，冷却塔漏水常见的原因有哪些，以及针对不同漏水情况该怎么处理。

一、冷却塔漏水常见原因：先找对“病根”，堵漏才有效

冷却塔漏水不是单一原因造成的，大多和材料老化、施工缺陷、使用损耗等有关，常见的原因主要有这几类，大家可以对照着排查：

1. 材料老化或质量差：防水“保护层”失效

冷却塔的池壁、塔身、管道接口等部位，都靠防水涂层、密封胶、橡胶止水带这些材料挡水。如果施工时用了劣质材料，或者用的时间久了，经过风吹日晒、水流浸泡和温度反复变化，这些材料就会出现问题：比如防水涂层开裂、起砂、脱落；密封胶变硬、发脆，和接触面剥离；橡胶止水带老化、变形、破损。原本的防水屏障破了，水自然就渗出来了。尤其是露天的冷却塔，材料老化速度会更快。

2. 施工质量有缺陷：先天“不足”导致漏水

很多漏水问题都是施工时留下的隐患，比如浇筑冷却塔池壁、塔身的混凝土时，振捣不密实，导致混凝土内部有蜂窝、空洞，水会顺着这些缝隙慢慢渗；还有混凝土浇筑完后没做好养护，早期就出现了收缩裂缝；管道、预埋件和混凝土衔接的地方，密封处理不到位，有缝隙；贴瓷砖、防腐层的地方，基层没清理干净，导致瓷砖空鼓、脱落，水从砖缝里渗进去。这些施工时的小瑕疵，后期都会变成漏水的大问题。

3. 结构变形或沉降：“骨架”出问题，防水跟着坏

冷却塔体积大、重量沉，如果地基没打牢，或者使用过程中周边地面沉降，就会导致塔身、池壁出现不均匀变形，原本完好的防水结构会被拉裂，比如混凝土出现贯通裂缝、止水带被扯破。另外，冷却塔运行时会产生振动，长期振动也会让结构连接处松动，出现漏水缝隙。这种因结构变形导致的漏水，通常漏点比较隐蔽，还容易反复。

4. 水流冲击和介质腐蚀：长期“磨损+侵蚀”破防水

冷却塔里的水一直在循环流动，尤其是填料层、布水管、淋水盘这些部位，长期受水流冲击，会导致局部混凝土磨损、变薄，甚至出现孔洞；如果循环水水质不好，含有大量杂质、酸碱物质，还会腐蚀混凝土和金属构件，比如让混凝土表面起砂、钢筋生锈膨胀，进而破坏防水层，形成漏水通道。

5. 附属部件损坏：小零件坏了也会漏大水

冷却塔的布水管、法兰接口、伸缩缝、检修门等附属部件，也是漏水的高发部位。比如布水管老化破裂、接口松动；法兰密封垫损坏，导致连接处漏水；伸缩缝里的填充材料脱落，无法应对结构伸缩；检修门密封不严，雨水或循环水从门缝渗进去。这些小部件的问题容易被忽视，但往往是漏水的直接原因。

二、针对性处理方案：不同漏水原因，对应不同解法

找到漏水原因后，不能盲目堵漏，要针对性处理，才能保证效果持久。下面按漏水原因分类，给大家讲清楚具体的处理方法，都是实操性强的大白话流程：

1. 针对材料老化/质量差的处理方案：更换+修补，重建防水屏障

如果是防水涂层、密封胶、止水带等材料老化失效导致的漏水，核心是“更换坏材料、补好防水层”：

- 防水涂层修复：先把老化、脱落的涂层彻底铲掉，清理基层，确保基层干燥、平整、无灰尘油污；然后刷两遍基层处理剂，增强新涂层的附着力；再用耐高温、耐水、耐老化的专用防水涂层（比如聚氨酯防水涂料、丙烯酸防水涂料），按“底漆+中涂+面漆”的流程涂刷，重点部位（比如池壁转角、管道根部）要加铺防水卷材或无纺布增强，最后等涂层完全固化（一般24-48小时）再试水。

- 密封胶更换：把变硬、开裂的旧密封胶挖掉，用工具清理干净缝隙里的杂物和灰尘，再在缝隙里塞进泡沫背衬条（控制密封胶填充厚度）；最后挤入新的耐候密封胶（比如聚硫密封胶、硅酮密封胶），用工具把胶压平整，确保胶和缝隙壁完全贴合，没有气泡，等密封胶固化后再使用。

- 止水带修复/更换：如果止水带只是轻微破损，用专用止水带修补胶把破损处粘牢，再用钢板加固；如果破损严重，就要把周边混凝土凿开，取出旧止水带，更换新的橡胶止水带或钢板止水带，接头处用焊接或专用胶水粘牢固，再重新浇筑混凝土，做好养护。

2. 针对施工缺陷的处理方案：填补缝隙+加固基层，解决先天隐患

对于混凝土蜂窝、空洞、收缩裂缝等施工缺陷导致的漏水，重点是“填补缺陷、加固基层”：

- 小裂缝（宽度＜0.3mm）处理：用裂缝修补剂或环氧注浆液，从裂缝一端慢慢注入，直到另一端有浆液渗出，说明裂缝已填满，然后用密封胶把裂缝表面封好，等浆液固化后即可。

- 大裂缝（宽度≥0.3mm）或蜂窝、空洞处理：先把裂缝或蜂窝、空洞周边的松散混凝土凿掉，形成规则的凹槽，清理干净后洒水湿润；然后用专用的防水修补砂浆（比如聚合物水泥砂浆）分层回填，边回填边振捣密实，表面抹平整；如果缺陷比较严重，还可以在修补砂浆里加入钢筋网片增强，修补完后做好养护，避免新补的部分开裂。

- 瓷砖脱落/砖缝漏水处理：把空鼓、脱落的瓷砖拆掉，清理基层，用防水瓷砖胶重新贴瓷砖，砖缝里填入耐水填缝剂；如果砖缝只是渗水，可直接把旧填缝剂清理干净，重新填入新的防水填缝剂，确保砖缝饱满、密封。

3. 针对结构变形/沉降的处理方案：先加固结构，再堵漏防水

因结构变形、沉降导致的漏水，不能只堵水不加固，否则会反复漏水。正确流程是“先加固结构，再修复防水”：

- 结构加固：如果是地基沉降导致的变形，先请专业人员评估地基情况，采取加固地基的措施（比如注浆加固、打锚杆）；如果是塔身、池壁变形，可在外部粘贴碳纤维布或钢板进行加固，增强结构的承载力和稳定性，阻止变形继续发展。

- 防水修复：结构加固完成后，再处理漏水部位。对于变形产生的裂缝，用弹性密封材料（比如弹性环氧注浆液）填充，因为弹性材料能适应结构的轻微伸缩，避免再次开裂；然后在裂缝周边涂刷防水涂层，增强防水效果。

4. 针对水流冲击/介质腐蚀的处理方案：修补磨损+改善水质，延长使用寿命

这类漏水的处理要“双管齐下”，既要修补已磨损、腐蚀的部位，也要改善水质，减少后续侵蚀：

- 磨损部位修补：对于水流冲击导致的混凝土磨损、孔洞，先清理磨损部位的松散物质，用高强度耐磨修补料（比如耐磨聚合物砂浆）回填修补，表面抹平整；如果磨损严重，可在表面粘贴耐磨陶瓷片，增强抗冲击能力。

- 腐蚀部位处理：如果混凝土出现起砂、腐蚀，先把腐蚀层彻底清除，用防腐修补材料修补基层；然后涂刷耐酸碱的防腐涂层，形成防腐屏障；对于生锈的钢筋，要把锈迹清除干净，涂刷防锈漆，再重新浇筑混凝土。

- 改善水质：在循环水系统中加装过滤设备，清除水中的杂质；定期检测水质，根据水质情况添加缓蚀剂、阻垢剂，调节水的酸碱度，减少对混凝土和金属构件的腐蚀。

5. 针对附属部件损坏的处理方案：更换损坏部件，做好密封加固

附属部件损坏导致的漏水，处理起来相对简单，重点是“更换坏部件、做好密封”：

- 布水管、法兰接口漏水：更换老化破裂的布水管；法兰接口处如果密封垫损坏，更换新的密封垫，再用螺栓把法兰紧固好，确保接口密封严密；也可以在接口处缠绕防水胶带，再涂刷密封胶，双重保障。

- 伸缩缝漏水：把伸缩缝里的旧填充材料清理干净，填入新的伸缩缝专用填充料（比如泡沫板），再在表面打密封胶；如果伸缩缝较大，可加装伸缩缝盖板，增强防水和抗变形能力。

- 检修门漏水：检查检修门的密封胶条，损坏的话更换新的；调整检修门的闭合间隙，确保闭合严密；也可以在检修门周边涂刷一圈密封胶，增强密封性。

三、冷却塔堵漏关键注意事项：这些细节别忽视，避免白忙活

不管用哪种处理方案，施工时都要注意这些细节，否则容易导致堵漏失败：

1. 先找对漏点再动手：别看到漏水就盲目修补，先仔细观察漏水位置、水流大小，必要时做蓄水试验，确定漏点和漏水通道，针对性处理，避免“治标不治本”。

2. 基层处理要彻底：修补前一定要把基层的松散物质、灰尘、油污、水分清理干净，基层干燥平整才能保证修补材料粘得牢，否则后期容易脱落、开裂。

3. 选对材料很重要：不同部位、不同漏水情况要选对应的材料，比如高温部位选耐高温材料，腐蚀环境选耐酸碱材料，别贪便宜用劣质材料，否则用不了多久就会再次漏水。

4. 施工要选对天气：尽量在干燥、通风的天气施工，雨天、低温（低于5℃）或高温暴晒天气都不适合，会影响材料固化效果，降低防水性能。

5. 做好养护和验收：修补完成后，要按材料要求做好养护，比如混凝土修补后要养护7-14天，防水涂层要等完全固化后再试水；试水时要装满水静置24-48小时，确认没有漏水后再投入使用。

6. 定期检查维护：堵漏不是一劳永逸的，要定期检查冷却塔的防水层、密封部位、附属部件，发现小问题及时修补，避免小漏水变成大问题；同时定期清理冷却塔内的杂物，改善水质，延长设备使用寿命。

总结一下，冷却塔漏水主要是材料老化、施工缺陷、结构变形、水流冲击和附属部件损坏这几类原因；处理时要先找对漏点和原因，再针对性选择修补、更换、加固等方案，施工时注意基层处理、材料选择和养护细节。只要按规范操作，就能有效解决漏水问题，保证冷却塔正常运行。
